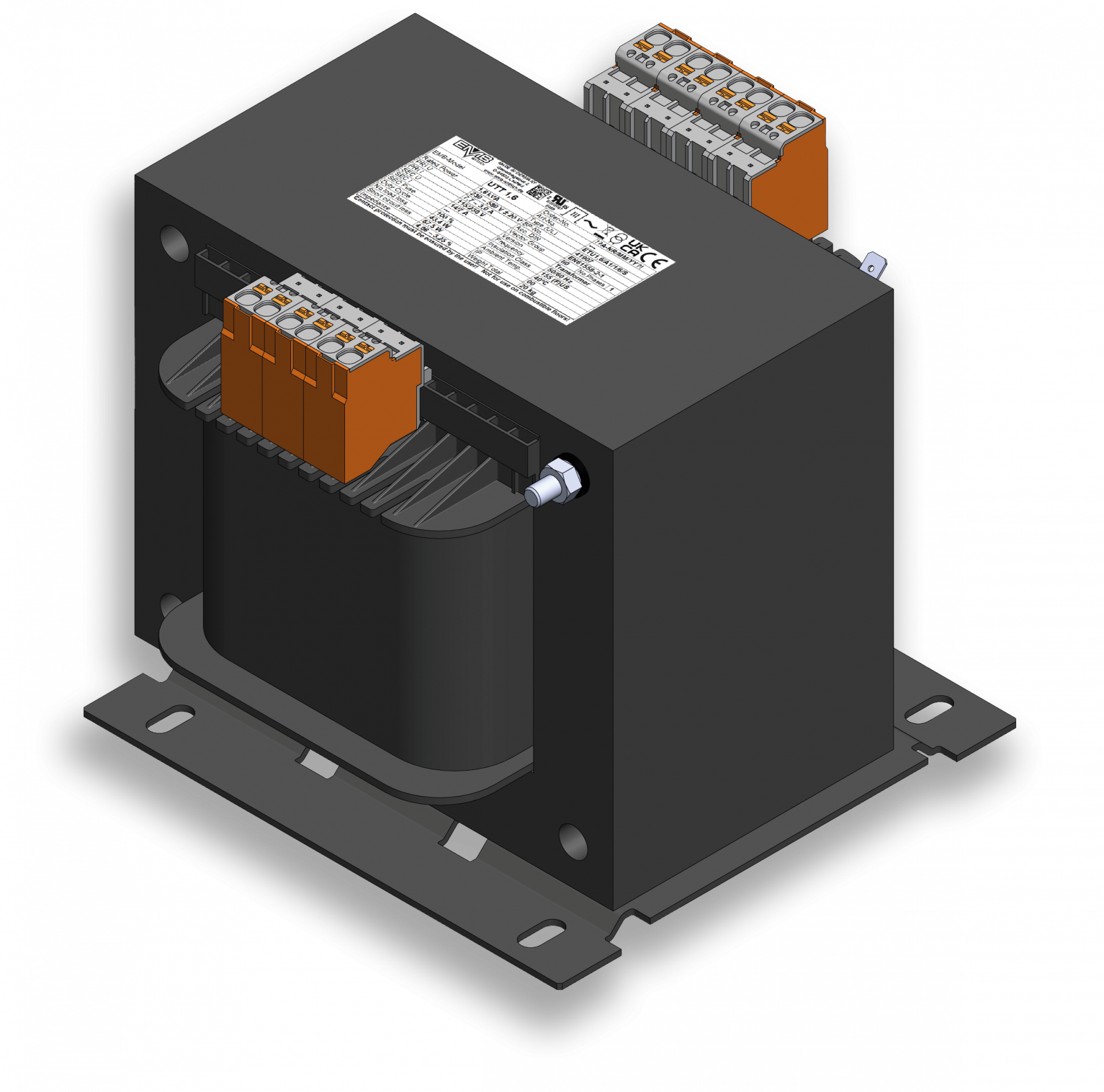

MULTIformator®

Der universelle Transformator.

Einphasen-Netz-, Steuer-, und Trenntransformatoren
Nach VDE0570-2-1/2-2/2-4/UL (DIN EN61558/IEC61558)

Ausführung
► getrennte Wicklungen
► Schutzart IPxxB
► Erdungsanschluss als Vorbereitung zum Einbau in Geräte und Anlagen der Schutzklasse I
► Auslegung für Verschmutzungsgrad P2
► maximale Umgebungstemperatur 40°C
► Isolationsklasse F
► Frequenz 50/60 Hz
► Vakuumimprägnierung
► ausgelegt für Dauerbetrieb (ED = 100%)
► inkl. Thermoschalter 150°C als Überlastschutz
► geprüft nach UL, CE und UKCA
► sichere und werkzeuglose Einführung von Leitern durch den Einsatz von Push-In Klemmen
► Kurzschlussschutz ist seitens des Installateurs gemäß den Typenschild-Angaben durchzuführen

► Primär: 208/230/250/380/400/420/440/460/480/500/520/540/560/580/600 V
► Sekundär: 115/230 V

Primäre Schaltung

Sekundäre Schaltung

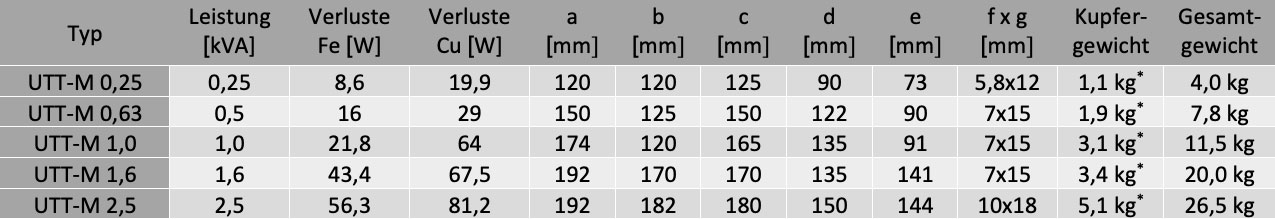

Abmessungen und Verluste
